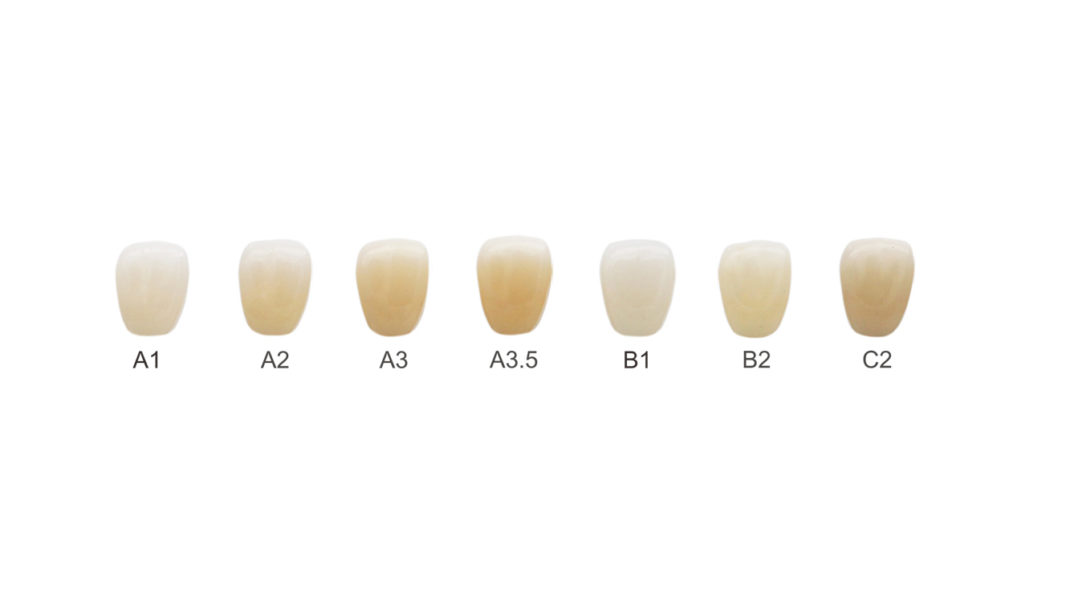

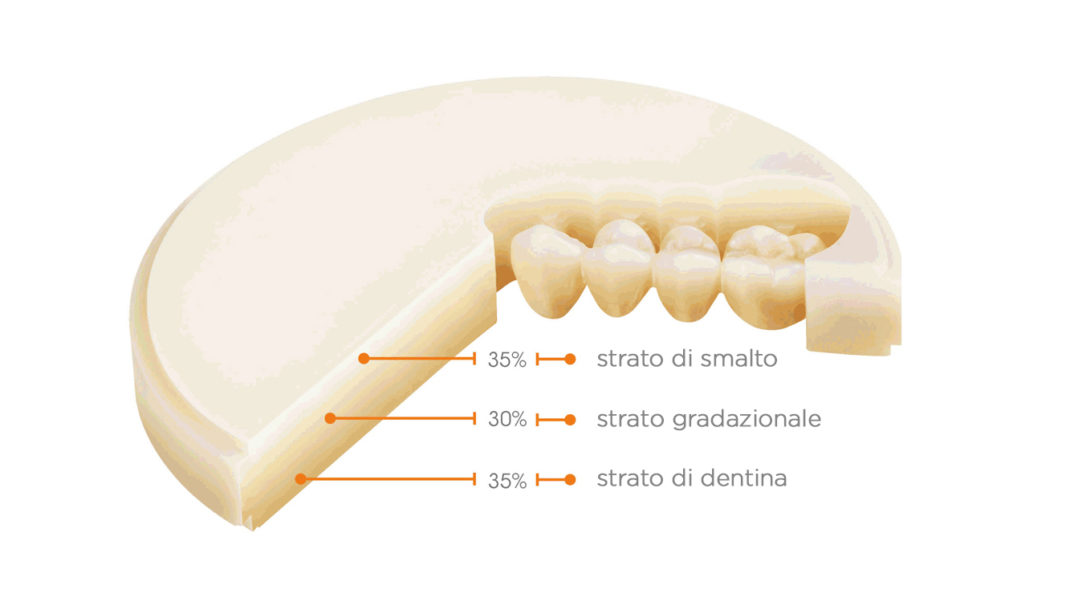

Zirlux Anterior Multi è zirconia multistrato con una gamma completa di tonalità che riprendono perfettamente quelle degli incisivi, della dentina e delle gengive, rendendolo il materiale ideale per le ricostruzioni anteriori. La transizione degli strati rispecchia la traslucenza e l’estetica del dente naturale senza bisogno di aggiungere altre fasi al flusso di lavoro. Zirlux Anterior Multi è caratterizzabile dopo la sinterizzazione nel caso sia richiesta un’ulteriore personalizzazione.
Zirlux Anterior Multi
Zirconia multistrato, permette di soddisfare un numero ancora maggiore di indicazioni, con risultati migliori in termini di resistenza rispetto al disilicato di litio.Punti salienti
- La zirconia sottoposta a pressatura assiale, quindi a pressatura isostatica a freddo a pressione uniforme in ogni direzione, crea coerenza e assicura la migliore qualità in assoluto.
- Per garantire prodotti della qualità più elevata, i singoli dischi vengono sottoposti a controllo di qualità prima del confezionamento.
- Compatibile con frese Roland, Amann Girrbach e la maggior parte dei modelli per CAD/CAM aperti da 98,5 mm.
Indicazioni
- Corone monolitiche
- Ponti a 2-3 elementi
- Corone telescopiche
- Faccette
Caratteristiche fisiche
- Densità di pre-sinterizzazione: ≥6,0 g/cm3
- CTE post-sinterizzazione (25-500°C): (10,5 ± 1,0) x10 -6K-1
- Resistenza alla flessione su 3 punti post-sinterizzazione: 600 MPa
- Invecchiamento accelerato della quota di fase monoclinica: <5%
- Solubilità chimica post-sinterizzazione: <100 ug/cm2
- Test di citotossicità: livello 0
- Radioattività post-sinterizzazione: <0,1 Bq/g
- Temperatura di sinterizzazione: 1430~1470°C (consigliata 1450°C)
Composizione chimica
- ZrO2 + HfO2: 86,3%-94,2%
- Y2O3: 5,8%-9,7%
- Er2O3: <2%
- Fe2O3: <0,5%
- AI2O3: <0,5%
- Altri ossidi: <0,5%0
Resta in contatto
Per saperne di più
